Úkoly vrstev ISO/OSI

Obsah 1 7. Aplikační vrstva 2 6. a 5. Prezentační a relační vrstva 3 4. Transportní vrstva 4 3. Síťová vrstva 5 2. Linková vrstva 6 1. Fyzická vrstva 7 Zapouzdření 8 Související stránky

7. Aplikační vrstva

• Sem spadají protokoly, které řeší skutečné potřeby aplikace/uživatele.
• Například při prohlížení webu musí protokol aplikační vrstvy stanovit:
  • Jak má vypadat požadavek: jak prohlížeč sdělí serveru, kterou stránku chce zobrazit
  • Jak má vypadat odpověď: jaká data má server předat, v jakém formátu předat obsah webové stránky,...
• Každý z protokolů funguje jinak, záleží na konkrétní úloze a protokolu.
• Příklady protokolů:
  1. Protokol DNS — zjistí IP adresu cílového počítače podle doménového jména ("www.oauh.cz" → 212.111.4.142)
  2. Protokol HTTP — stažení samotné stránky.
• Viz také Protokoly aplikační vrstvy

6. a 5. Prezentační a relační vrstva

• Doplňkové služby, pokud je třeba.
• Prezentační vrstva: šifrování, komprese, převod formátování dat.
• Relační vrstva: pokud navazujeme na předchozí komunikaci, pamatuje si stav předchozí komunikace.
  • Například pokud jsme se již v minulosti přihlásili na Office.com školním účtem, vypadá stránka jinak, než když se připojí uživatel, který přihlášený není.
• Viz Úkoly relační vrstvy, Komprese, Konverze formátů při přenosu, Princip šifrování.

4. Transportní vrstva

Úkoly:

1. Pokud posíláme větší množství dat, rozdělí data na menší úseky (segmenty, anglicky segment).
   • Segmenty jsou jen tak veliké, aby šel každý segment odeslat naráz a neblokoval dlouho linku.
   • Výhody a nevýhody rozdělení na segmenty viz také Datagramová komunikace.
2. Zároveň musí transportní vrstva vyřešit případnou ztrátu segmentu, změnu pořadí segmentů či poškození dat či některého segmentu.
3. Pokud na počítači komunikuje více aplikací, rozhodne, které aplikaci příchozí data patří.

Transportní vrstva připojí k datagramu hlavičku, která obsahuje mimo jiné:

• číslo portu
• případné požadavky na ukončení
• pořadové číslo
• + číslo potvrzení

3. Síťová vrstva

• Řeší směrování (routing), tedy hledá cestu k cílovému zařízení.
• Využívá již vytvořených směrovacích tabulek.
  • Směrovací tabulky vytvoří správce ručně, nebo využije směrovací protokol.
  • Příklad směrovacího protokolu a vytváření tabulek viz Protokol RIP.

K segmentu připojuje IP adresu a další potřebné informace, čímž vznikne paket (anglicky packet)

2. Linková vrstva

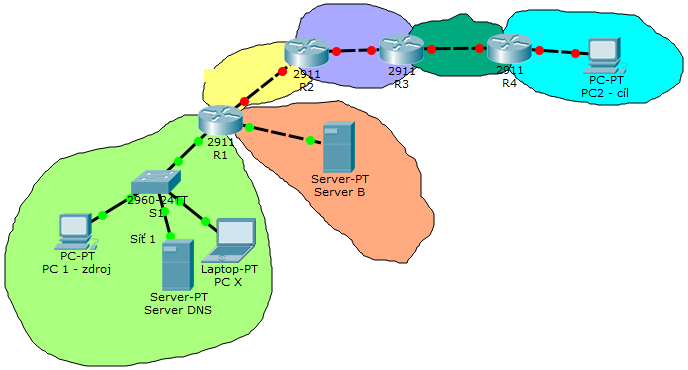

• Provede předání dat k sousednímu počítači (volbu správného souseda provádí síťová vrstva).
• Provádí vždy jeden krok komunikace k sousednímu počítači. Po cestě od zdroje k cíli bude použita několikrát.
• Provádí základní kontrolu zabezpečení proti chybám.
• Více o předávání dat mezi počítači na linkové a síťové vrstvě viz Předávání dat.

Aby mohla tyto úkoly plnit, musí přidat k paketu adresu cílového zařízení a kontrolní data (pro kontrolu chyb). Výsledný datagram označujeme jako rámec (frame).

1. Fyzická vrstva

• Zajistí kódování a dekódování dat, bitovou synchronizaci, dodržení parametrů rozhraní.

Zapouzdření

• Každá vrstva potřebuje k plnění svých úkolů k datagramu přidat další informace.
• Obvykle tyto informace přidává tak, že připojí hlavičku (header), případně patičku (footer).
• Tomuto připojování informací říkáme zapouzdření (encapsulation).
