Klasický pevný disk
Z MiS
Obsah |
Součásti pevného disku
- Plotny (obvykle 2–3)(Platters)
- z tvarově stálého kovového materiálu
- rotují na hřídeli (Spindle)
- obvykle 4200, 5400 nebo 7200 otáček za minutu, u serverových disků i 10000 ot./min.
- Záznamová vrstva
- Každá plotna dva povrchy s magneticky citlivou vrstvou.
- Do této magneticky citlivé vrstvy se zaznamenávají data.
- Čtecí a zápisové hlavy
- Na každý povrch připadá jedna čtecí + jedna zápisová hlava.
- Jsou na pohyblivém rameni.
- Hlavy se nad povrchem vznáší, nesmí se dotknout.
- Vystavovací mechanismus
- Aby se čtecí a zápisové hlavy dostaly nad libovolné místo povrchu disku, jsou umístěny na rameni, které je na otočné vystavovací hřídeli, ovládané krokovým motorkem.
Příprava čtecí hlavy pro čtení tedy sestává z:
- otočení ramene disku tak, aby se čtecí hlava dostala nad správnou stopu,
- otočení plotny tak, aby v rámci stopy načetla správný sektor.

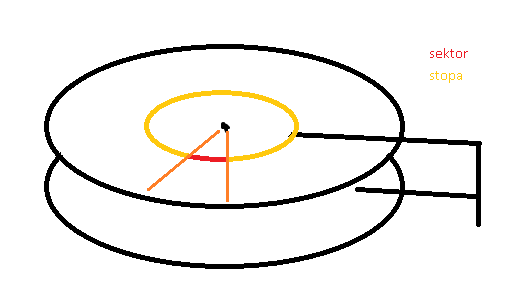

Rozmístění dat na disku
- Sektor (Sector)
- Nejmenší blok dat, který můžeme z disku přečíst/na disk zapsat.
- Obvykle velikost 512 B (byte).
- Mezi sektory je mezera (intersector gap).
- Sektor je složen z:
- hlavičky (header)... slouží k synchronizaci čtení
- dat
- a patičky... Error Checking Code (ECC)
- Povrch
- Na každé plotně jsou naneseny dvě zápisové vrstvy a jsou zde i dvě čtecí hlavy, pro každý povrch jedna.
- Stopa (Track)
- Označení pro oblast se sektory, které jsou na jedné kružnici na povrchu disku.
- Jsou to sektory, které můžeme přečíst, aniž by se musela pohybovat čtecí hlava.
- Při čtení nebo zápisu pouze rotují plotny pod čtecí hlavou, která se nepohybuje.
- Válec (cylindr)
- Stopy, které jsou nad sebou. Lze je tedy přečíst bez pohybu hlav pouze rotací ploten.
