IoT: LED dioda

Obsah 1 Co to je? 2 Popis a zapojení 3 Rožnutí 3.1 Příklad 3.2 Samostatné úkoly 4 Další možnosti definování 5 Postupné rozžíhání 5.1 Příklad 5.2 Samostatný úkol 6 RGB LED dioda 6.1 Popis 6.2 Zapojení 6.3 Příklady 6.4 Samostatný úkol 6.5 Více barev 6.6 Samostatný úkol

Co to je?

Popis a zapojení

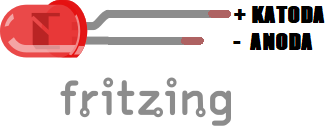

LED dioda má 2 piny — kladný (+) a záporný (-)

Menší ploška v diodě a delší „nožička“ je katoda (+)

Větší ploška v diodě a kratší „nožička“ je anoda (-)

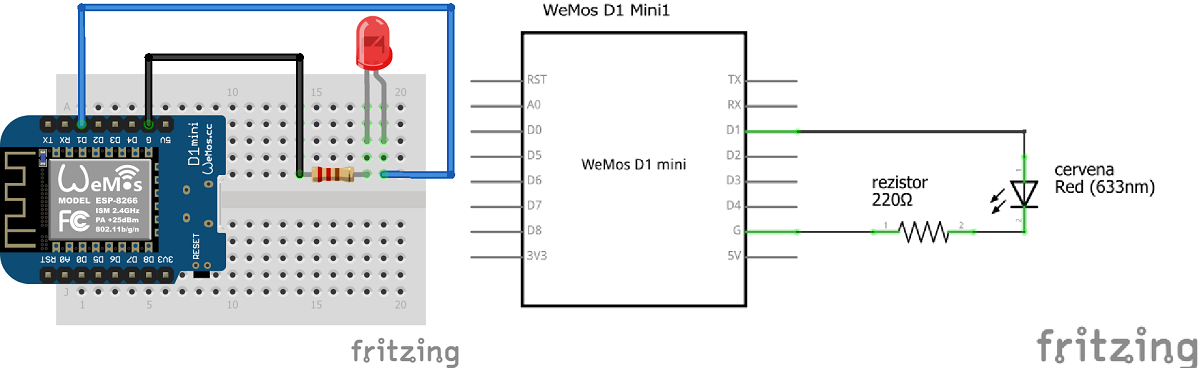

Zapojení LED diody je následující

GPIO pin - katoda LED diody - anoda LED diody - rezistor (odpor) - GND (zem)

Rezistor můžete umístit před nebo za diodu.

Rožnutí

Na rožíhání a zhasínání LED diod máme metodu

nazev — název, co jsme dali u #define nazev 5

Stavy máme dva:

1. • HIGH — svítí
   • LOW — nesvítí

Příklad

Na pinu D1 / GPIO5 máme zapojenou LED diodu a tu chceme rozsvítit a pak zhasnout.

#define cervena 5

Definujeme, že ne GPIO5 je "něco" a to "něco" se jmenuje cervena

void setup() {
   pinMode(cervena, OUTPUT);
}

Řekneme, že cervena je výstupní

void loop() {
   digitalWrite(cervena, HIGH);
   delay(1000);
   digitalWrite(cervena, LOW);
   delay(1000);
}

Definovali jsme si, že na GPIO5 je LED dioda a že je výstupní.

Potom jsme rožli LED diodu, počká se prodleva a pak se LED dioda zase zhasne.

Samostatné úkoly

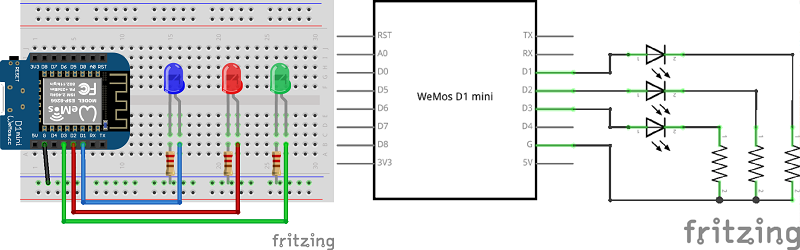

Zapojte si 3 LED diody. Modrou, červenou a zelenou. Každá ať je zapojena na zvlášť – na jiném pinu.

1. modrá i červená LED dioda se rožnou na 3 s a pak 3 s nebudou svítit
2. modrá LED dioda se rozsvítí na 4 s, pak zhasne a zároveň se rozsvítí červená LED dioda, ta zhasne po 4s a znovu se rozsvítí modrá LED dioda
3. modrá LED dioda bude svítit 5 sekund a dvě a půl svítit nebude
4. každá LED dioda bude svítit 1s, pak se zhasne a rozsvítí se další (např. modrá, červená, zelená, modrá...)
5. vymysleti si vlastní zadání

Další možnosti definování

#define modra 5
#define modra D1;
const char modra = 5;
char modra 5;
int modra = D1;
const char modra = 5;

V návodech se můžete setkat i s některou z těchto možností.

Postupné rozžíhání

Metodu digitalWrite(); jsme si již ukázali. Ta je k rožnutí, či zhasnutí LED diody.

Ale co když chceme LED diodu rozsvítit jen částečně ... třeba na půl jasu?

Či aby se postupně rozžíhala? K tomu nám slouží metoda:

nazev — název, co jsme dali u #define nazev 5

cislo — jak má svítit — v našem případě je to v rozmezí 0 - 1023 (1024 možností)

takže, chceme rozsvítit LED diodu napůl jen - analogWrite(nazev, 512);

Regulace jasu

Příklad

LED dioda se během cca 5 sekund rožne.

#define ledka 5

void setup() {

pinMode(ledka, OUTPUT);
}

void loop() {

for(int i = 0; i < 1024; i++)
{
  analogWrite(ledka, i);
  delay(5);
}
}

Samostatný úkol

1. LED dioda se postupně rozsvítí a pak postupně zhasne (během 6 sekund)
2. Během pěti sekund se LED dioda rožne, sekundu zůstane rožnutá na maximum, 5 sekund se bude zhasínat a sekundu zůstane zhasnutá
3. LED dioda bude sekundu zhaslá, sekundu na poloviční jas a sekundu na maximální jas

RGB LED dioda

Popis

RGB LED dioda má v sobě jakoby 3 LED dioda – Red, Green, Blue Má 3 katody (+) a jednu anodu (-)

Abychom ji mohli rozsvítit do námi požadované barvy, musíme něco vědět o [RGB mobelu]

Teoreticky je 16milionů, 255natřetí možných kombinací, jak může svítit.

Budeme chtít zelenou, tak přivedeme napětí ke katodě která je spojena přechodem pn emitujícím zelené světlo.

RGB led

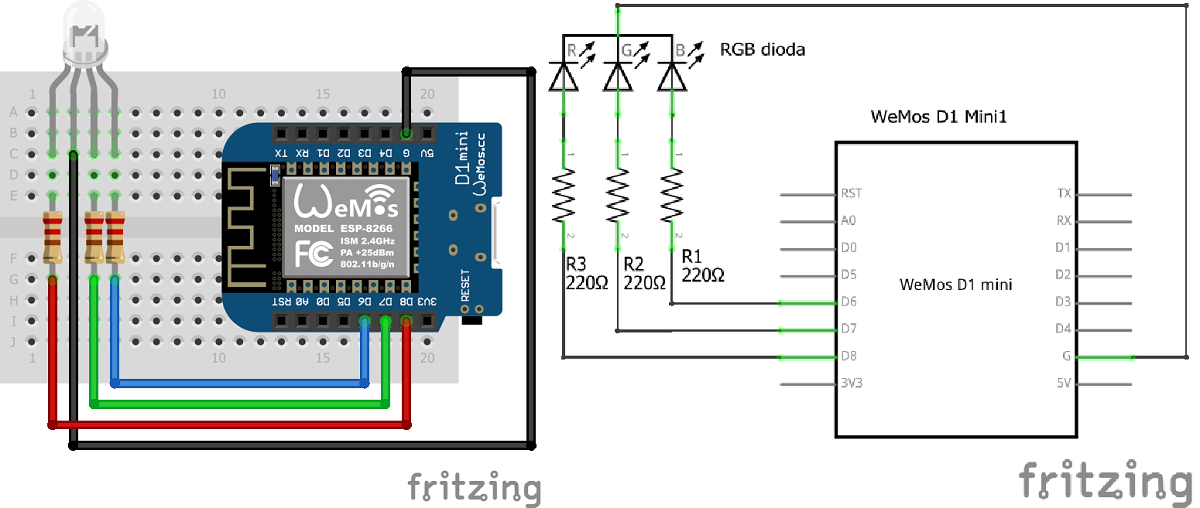

Zapojení

GPIO pin - rezistor - katoda | anoda - GND

Příklady

Definuji si 3 výstupy - červený, zelný a modrý

#define red ...
#define gre ...
#fefine blu ...

Chceme červenou

#FF0000 - (255, 0, 0)
digitalWrite(red, HIGH);

Chceme žlutou

#FFFF00 - (255, 255, 0)
digitalWrite(red, HIGH);
digitalWrite(gre, HIGH);

Samostatný úkol

1. zelená barva
2. bílá barva
3. černá barva

Více barev

Ale takto získáme jen omezené množství barev, ale my chceme třeba fialovou, která je

fialová #8b00ff - (139; 0; 255)

Takže musíme použít metodu analogWrite()

Víme že:

• RGB model je od 0 do 255
• hodnota do metody analogWrite je v rozsahu 0 až 1023

Také si musíme uvědomit že je používané PWM - námi zvolená barva na LEDce nebude úplně stejná jako původní barva.

analogWrite(red,556);
analogWrite(gre, 0);
analogWrite(blu, 1020);

Samostatný úkol

1. Růžová barva
2. Vaše oblíbená barva
3. Tyrkysová barva
